SKNBR-6.35-8SET

对应窄处作业螺丝批头棘轮手轮套件

Bit Ratchet Handle and Low Profile Bit Set

  • 作业简单

形状図

SKNBR-6.35-8SET对应窄处作业螺丝批头棘轮手轮套件寸法図

尺寸・CAD

单位 : mm

型号 附带螺丝批头尺寸 棘轮部齿数 每包*1
数量
质量
(g)
CAD 请求报价
十字槽的公称型号 对边公称
SKNBR-6.35-8SET 0・1・2 2・2.5・3・4・5 52 1 54.9 CAD 请求报价

*1: 螺丝批头棘轮手轮、螺丝批头、螺丝批头底座的合计质量。

材质、表面处理

SKNBR-6.35-8SET
螺丝批头棘轮手轮主体 合金钢
镀铬
棘轮部 合金钢
磷酸锰保护膜
磁铁
镀铬
螺丝批头 合金钢
镀镍
螺丝批头底座 聚乙烯(黑)

用途

位于设备、装置、车辆等的狭窄部位的螺丝的安装和拆卸

特点

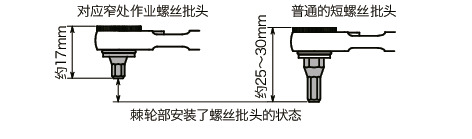

  • 是全长较短的螺丝批头与专用螺丝批头棘轮手轮的套件。在棘轮部安装了螺丝批头的状态下,高度为约17mm,适用于窄处作业。

SKNBR-6.35-8SET对应窄处作业螺丝批头棘轮手轮套件

  • 由于有棘轮结构,因此无需将螺丝批头重新插入螺丝的凹孔,即可连续拧转螺丝。52牙的棘轮部可使手轮以约7°的间隔进行往复运动,因此也适用于旋转方向空间较窄的作业。
  • 由于能够在普通螺丝刀或扳手无法使用的部位作业,可削减拆除周围零部件进行作业的工时。
  • 由于作业空间小,可以使装置和设备等的结构更小巧。
  • 附带3个十字槽用螺丝批头,5个内六角孔用螺丝批头,共计8个。

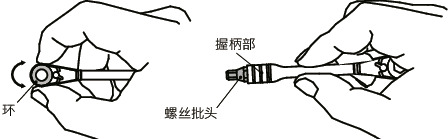

  • 通过用指尖捏住棘轮的黑色环并旋转,即可进行临时紧固作业。另外,通过将螺丝批头插入握柄部,还可以像螺丝刀那样使用。

SKNBR-6.35-8SET对应窄处作业螺丝批头棘轮手轮套件


使用例

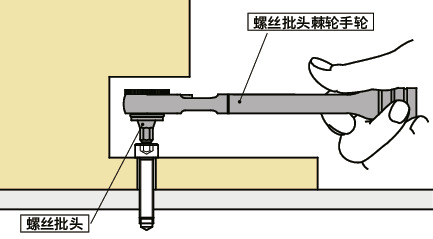

在高度方向较窄处。

SKNBR-6.35-8SET对应窄处作业螺丝批头棘轮手轮套件

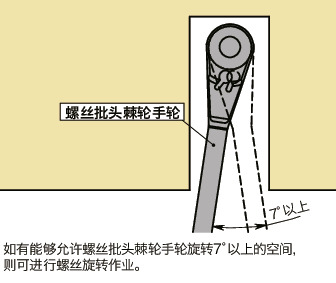

在普通扳手无法使用的旋转方向较窄处。

SKNBR-6.35-8SET对应窄处作业螺丝批头棘轮手轮套件


使用注意事项

  • 请勿将对应窄处作业的螺丝批头用于市售螺丝批头替换工具。由于全长较短,有可能会出现拆卸困难的情况。
  • 由于是金属制品,请勿用于通电部位。
  • 请勿用于拧转螺丝以外的用途。
  • 请使用与螺丝的凹孔形状相匹配的螺丝批头。
  • 在拧转螺丝期间,请勿进行切换手柄操作。

使用方法

①将附带的螺丝批头插入棘轮部。②操作切换手柄,使棘轮内部的齿轮切换至与目标相符的旋转方向。

SKNBR-6.35-8SET对应窄处作业螺丝批头棘轮手轮套件

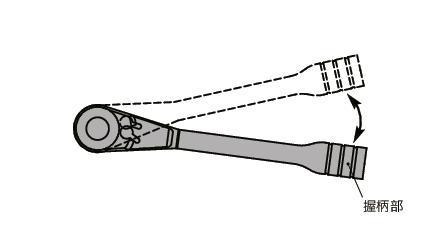

③将螺丝批头的前端牢牢插入螺丝的凹孔,握住握柄部进行手柄往复操作,然后拧转螺丝。

SKNBR-6.35-8SET对应窄处作业螺丝批头棘轮手轮套件
