SEQ-TBZ

十字槽超极短头螺栓

Cross Recessed Screw/Extra Low Head

  • 空间

形状図

SEQ-TBZ十字槽超极短头螺栓寸法図

尺寸・CAD

选择

尺寸(M)
所有
3
4
L
所有
6
8
10
12
16

单位 : mm

型号 M L D1 L1 适用钻子 最大紧固
扭矩
(N・m)
每包数量 质量
(g)
CAD 请求报价
SEQ-M3-6-TBZ 3 6 7 0.8 SKQB-1 0.7 50 0.39 CAD 请求报价
SEQ-M3-8-TBZ 3 8 7 0.8 SKQB-1 0.7 50 0.48 CAD 请求报价
SEQ-M3-10-TBZ 3 10 7 0.8 SKQB-1 0.7 50 0.56 CAD 请求报价
SEQ-M3-12-TBZ 3 12 7 0.8 SKQB-1 0.7 50 0.64 CAD 请求报价
SEQ-M4-8-TBZ 4 8 8 0.9 SKQB-2 1.8 50 0.8 CAD 请求报价
SEQ-M4-10-TBZ 4 10 8 0.9 SKQB-2 1.8 50 0.95 CAD 请求报价
SEQ-M4-12-TBZ 4 12 8 0.9 SKQB-2 1.8 50 1.1 CAD 请求报价
SEQ-M4-16-TBZ 4 16 8 0.9 SKQB-2 1.8 50 1.4 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

相关服务

材质、表面处理

SEQ-TBZ
主体 SWCH
黑色三价铬酸盐处理

用途

设备、装置的省空间化

特点

  • 头部高度极低的十字槽螺栓。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 十字槽采用QuaStix*1。使用QuaStix对应的专用螺丝批头SKQB,可提高扭矩的传递性能,抑制滑脱并减少十字槽的损坏。*2

*1:QuaStix是OSG株式会社的注册商标。
*2:使用普通十字螺丝批头也可安装或拆卸。


相关产品

SEQ-TZB,SKQB

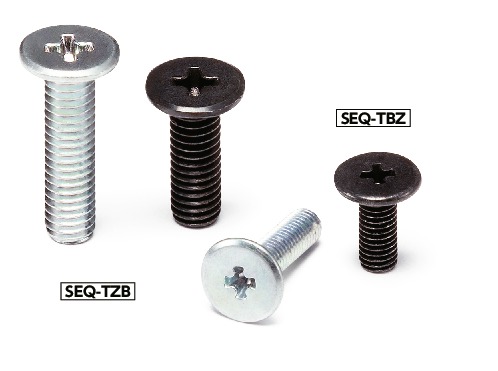

三价铬酸盐处理(银)SEQ-TZB
SEQ-TZB

SEQ-TBZ十字槽超极短头螺栓

SEQ-TZB,SKQB

请使用专用螺丝批头SKQB进行安装、拆卸。
SKQB

SEQ-TBZ十字槽超极短头螺栓
