• 无线定位单元

EPL

无线定位单元用锁定适配器

Lock Adapter for Wireless Positioning Unit

形状図

EPL无线定位单元用锁定适配器寸法図

尺寸・CAD

单位 : mm

型号 质量
(g)
CAD 请求报价
EPL-48-D6-D6 135 CAD 请求报价

材质、表面处理

EPL
主体 A6061
阳极氧化处理
输出轴 SUS440C
(硬度52-58HRC)

特点

  • 与无线定位单元EPUEPU)组合使用、位置保持(锁定)用的选购件。
  • 适用于EPU定位后防止因装置侧的振动、外力或垂直使用时的自重引起的位置偏离。
  • 输入和输出的速度比为1:1。

2分钟即可掌握!无线定位单元的连接和操作方法

使用注意事项

使用前,请仔细阅读“使用说明书”,正确、安全地使用本产品。
使用说明书可从NBK网站下载。

安装

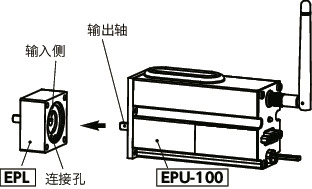

①请先对准无线定位单元EPU输出轴与锁定适配器EPL输入侧孔的D型切口面的相位,然后插入。
②请对准凹坑部,平行组装EPLEPU

EPL无线定位单元用锁定适配器

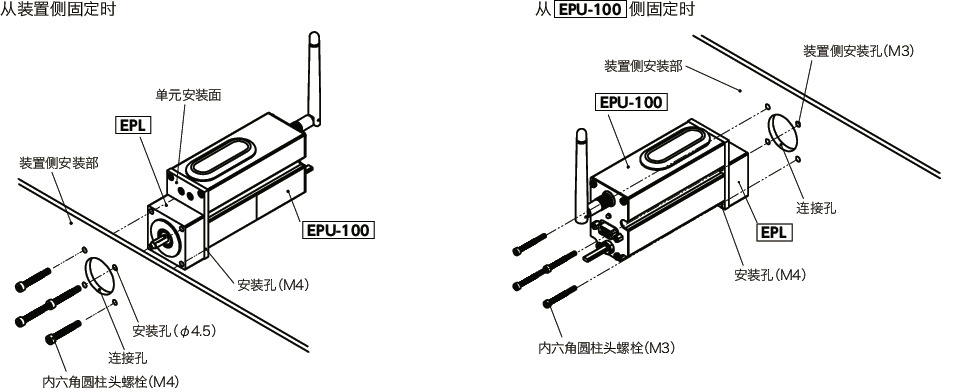

③请使EPL夹在装置侧安装部与EPU之间,并用内六角螺栓固定,以使EPUEPL与装置之间没有间隙。

*不附带内六角螺栓。

EPL无线定位单元用锁定适配器

EPL无线定位单元用锁定适配器


性能

保持扭矩 *1 5N・m
损失扭矩 *2 0.05N・m
速度比 等速(1:1)

*1: EPL可保持的输出侧负荷扭矩
*2: 从输入侧向输出侧传递扭矩时损失的扭矩


相关产品

EPU,SNSS-FT

备有与EPL 组合使用的无线定位单元EPU
EPU

EPL无线定位单元用锁定适配器

EPU,SNSS-FT

备有适用于安装EPL,螺纹部较长的内六角螺栓SNSS-FT
SNSS-FT

EPL无线定位单元用锁定适配器


型号列表

关于产品的咨询,
请随时联系我们。

锅屋百迪精密机械(苏州)有限公司 客户中心

工作日 8:00~17:00 (星期六,星期日,节假日除外)
