PRBLS

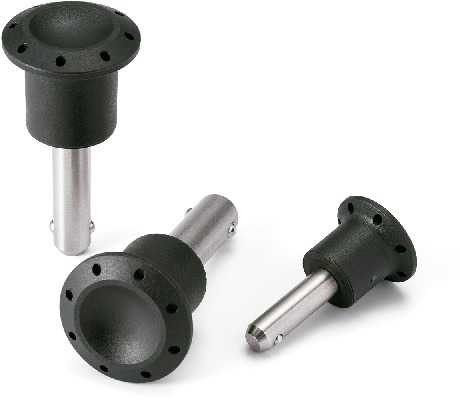

球型锁销 - 保持器型

Ball Lock Pin with Ball Retainer

形状図

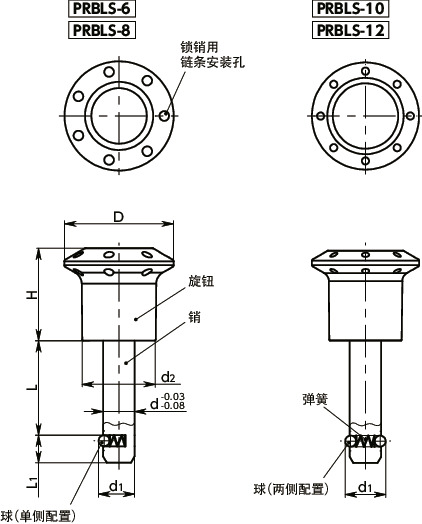

PRBLS球型锁销 - 保持器型寸法図

尺寸・CAD

单位 : mm

型号 L L1 d d1 d2 D H 容许保持载荷*1*2
(N)
双面剪切载荷*1*3
(kN)
质量
(g)
CAD 请求报价
PRBLS-6-10 10 5 6 6.5 17.5 26 22 8 22 13 CAD 请求报价
PRBLS-6-15 15 5 6 6.5 17.5 26 22 8 22 14 CAD 请求报价
PRBLS-6-20 20 5 6 6.5 17.5 26 22 8 22 15 CAD 请求报价
PRBLS-6-25 25 5 6 6.5 17.5 26 22 8 22 16 CAD 请求报价
PRBLS-6-30 30 5 6 6.5 17.5 26 22 8 22 17 CAD 请求报价
PRBLS-6-50 50 5 6 6.5 17.5 26 22 8 22 21 CAD 请求报价
PRBLS-8-15 15 6.3 8 8.7 17.5 26 22 15 40 17 CAD 请求报价
PRBLS-8-20 20 6.3 8 8.7 17.5 26 22 15 40 19 CAD 请求报价
PRBLS-8-25 25 6.3 8 8.7 17.5 26 22 15 40 21 CAD 请求报价
PRBLS-8-30 30 6.3 8 8.7 17.5 26 22 15 40 23 CAD 请求报价
PRBLS-8-50 50 6.3 8 8.7 17.5 26 22 15 40 31 CAD 请求报价
PRBLS-10-15 15 8.7 10 12 23 34 28.5 30 62 34 CAD 请求报价
PRBLS-10-20 20 8.7 10 12 23 34 28.5 30 62 37 CAD 请求报价
PRBLS-10-25 25 8.7 10 12 23 34 28.5 30 62 40 CAD 请求报价
PRBLS-10-30 30 8.7 10 12 23 34 28.5 30 62 43 CAD 请求报价
PRBLS-10-50 50 8.7 10 12 23 34 28.5 30 62 55 CAD 请求报价
PRBLS-12-20 20 9.5 12 14.5 23 34 28.5 32 90 47 CAD 请求报价
PRBLS-12-30 30 9.5 12 14.5 23 34 28.5 32 90 55 CAD 请求报价
PRBLS-12-40 40 9.5 12 14.5 23 34 28.5 32 90 63 CAD 请求报价
PRBLS-12-50 50 9.5 12 14.5 23 34 28.5 32 90 71 CAD 请求报价

*1: 表中数值非保证值,仅供参考。请考虑安全因素进行选择。
*2: 容许保持载荷为插拔锁销时所需的载荷。
*3: 双面剪切载荷为截断面有两面时的载荷。

材质、表面处理

PRBLS
旋钮 尼龙6(亚光黑)
相当于SUS303
相当于SUS420J2
弹簧 相当于SUS631

特点

  • 仅插拔即可使用的锁销。
  • 可快速进行工件的定位、固定。

适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PRBLS-6 PBC-*-14 PBCS-*-14 PRC-*-14 PSRC-*-14
PRBLS-8
PRBLS-10
PRBLS-12

锁销用链条的详情请参照各产品页。


相关产品

备有用于防止锁销丢失的各种锁销用链条。
