• 调平脚

FHAFS-D1-X

调平调节器(内螺纹) - 地脚螺栓固定型 - 带橡胶膜片

Leveling Adjuster - for use with Anchor Bolt

形状図

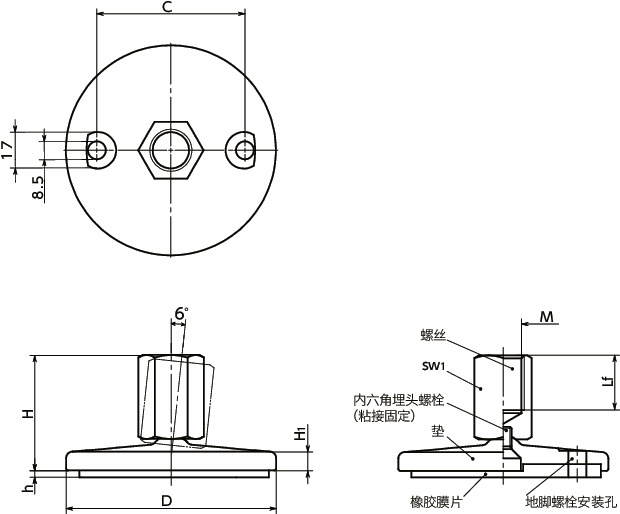

FHAFS-D1-X调平调节器(内螺纹) - 地脚螺栓固定型 - 带橡胶膜片寸法図

尺寸・CAD

选择

M(粗牙)
所有
M8
M10
M12
M16
M20

单位 : mm

型号 D M(粗牙) Lf H H1 h C sw1 容许载荷
(N)*1
质量
(g)
CAD 请求报价
FHAFS-80-M8-34-D1-X 80 M8 8 34 8.5 2 54.5 14 17000 277 CAD 请求报价
FHAFS-80-M10-37-D1-X 80 M10 10 37 8.5 2 54.5 14 17000 278 CAD 请求报价
FHAFS-80-M12-40-D1-X 80 M12 12 40 8.5 2 54.5 17 17000 279 CAD 请求报价
FHAFS-80-M16-46-D1-X 80 M16 16 46 8.5 2 54.5 22 17000 281 CAD 请求报价
FHAFS-80-M20-54-D1-X 80 M20 20 54 8.5 2 54.5 27 28000 284 CAD 请求报价
FHAFS-100-M8-35-D1-X 100 M8 8 35 9 3 70.5 14 17000 432 CAD 请求报价
FHAFS-100-M10-38-D1-X 100 M10 10 38 9 3 70.5 14 17000 433 CAD 请求报价
FHAFS-100-M12-41-D1-X 100 M12 12 41 9 3 70.5 17 17000 434 CAD 请求报价
FHAFS-100-M16-47-D1-X 100 M16 16 47 9 3 70.5 22 17000 436 CAD 请求报价
FHAFS-100-M20-55-D1-X 100 M20 20 55 9 3 70.5 27 28000 439 CAD 请求报价
FHAFS-120-M20-59-D1-X 120 M20 20 59 12 3.5 95.5 27 28000 985 CAD 请求报价

*1: 容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。螺丝带角度状态下的容许载荷较小。

表中数值非保证值,仅供参考。

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

FHAFS-D1-X
螺丝 SUS303
SUS304
内六角埋头小螺丝 SUS304
垫圈 聚氨酯
橡胶膜片 NBR(黑)
肖氏硬度A70

特点

  • 重载型调平调节器。
  • 垫的高度较低,可实现紧凑设计。
  • 备有地脚螺栓用的安装孔,可固定在地面上。可有效防止因冲击和振动导致的设备、装置倾覆及错位。
  • 螺丝、垫为不锈钢制,耐腐蚀性优良。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带防滑橡胶膜片。

相关产品

FHFS-D1-X,FHAFS-D0-X

备有无橡胶膜片的FHAFS-D0-X
FHAFS-D0-X

FHAFS-D1-X调平调节器(内螺纹) - 地脚螺栓固定型 - 带橡胶膜片

FHFS-D1-X,FHAFS-D0-X

备有无地脚螺栓安装孔型FHFS-D0-XFHFS-D1-X
无橡胶膜片FHFS-D0-X
带橡胶膜片FHFS-D1-X
