- 分度柱塞
PHYS
分度柱塞 - 带锁定机构 - 紧凑型
Indexing Plunger with Rest Position - Compact type

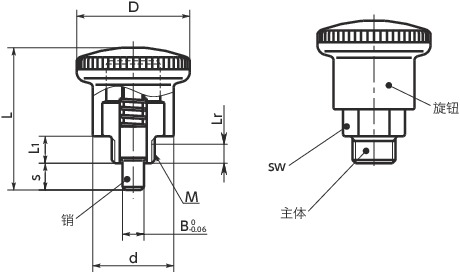

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） | D | d | L | L1 | Lr | sw | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
适用轴环 | 旋钮颜色 | CAD | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHYS-4-5-A | M8×0.75 | 21 | 15 | 26.5 | 5 | 3.5 | 10 | 4 | 5 | 4.5/12 | 13 | 1160 | PXCS-8-10-＊＊ | BK | CAD | 请求报价 |
| PHYS-5-5-A | M8×0.75 | 21 | 15 | 26.5 | 5 | 3.5 | 10 | 5 | 5 | 4.5/12 | 14 | 1820 | PXCS-8-10-＊＊ | BK | CAD | 请求报价 |
| PHYS-6-7-A | M10×1 | 25 | 18 | 34 | 7 | 4.5 | 12 | 6 | 7 | 5/18 | 24 | 2620 | PXCS-10-12-＊＊ | BK | CAD | 请求报价 |
| PHYS-7-7-A | M10×1 | 25 | 18 | 34 | 7 | 4.5 | 12 | 7 | 7 | 5/18 | 25 | 3570 | PXCS-10-12-＊＊ | BK | CAD | 请求报价 |
| PHYS-4-5-A-RD | M8×0.75 | 21 | 15 | 26.5 | 5 | 3.5 | 10 | 4 | 5 | 4.5/12 | 13 | 1160 | PXCS-8-10-＊＊ | RD | CAD | 请求报价 |
| PHYS-5-5-A-RD | M8×0.75 | 21 | 15 | 26.5 | 5 | 3.5 | 10 | 5 | 5 | 4.5/12 | 14 | 1820 | PXCS-8-10-＊＊ | RD | CAD | 请求报价 |
| PHYS-6-7-A-RD | M10×1 | 25 | 18 | 34 | 7 | 4.5 | 12 | 6 | 7 | 5/18 | 24 | 2620 | PXCS-10-12-＊＊ | RD | CAD | 请求报价 |
| PHYS-7-7-A-RD | M10×1 | 25 | 18 | 34 | 7 | 4.5 | 12 | 7 | 7 | 5/18 | 25 | 3570 | PXCS-10-12-＊＊ | RD | CAD | 请求报价 |
材质、表面处理
| PHYS | PHYS-RD | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光红） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
特点
- 紧凑型分度柱塞。带锁定机构。
- 拉起旋钮后旋转30°，可在销缩回的状态下锁定。解除锁定时，略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
- 锁定机构内置于旋钮内。全长L与无锁定机构的PHXS（PHXS）相同。

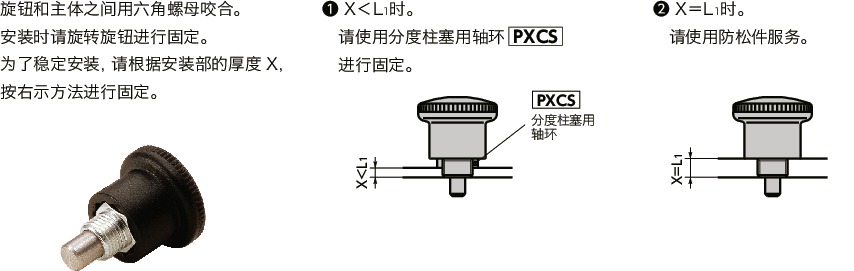

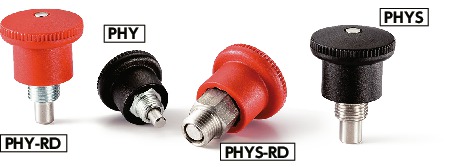

- PHYS-RD的旋钮为红色。旋钮的诱目性高，适于明确操作位置及操作步骤。
- 可根据型号的末尾符号选择旋钮的颜色。
| 末尾符号 | 旋钮颜色 |
|---|---|
| 无 | 亚光黑 |
| RD | 亚光红 |
