• 分度柱塞

PFHY

带法兰分度柱塞 - 带锁定机构 - 紧凑型

Indexing Plunger with Flange & Rest Position - Compact type

形状図

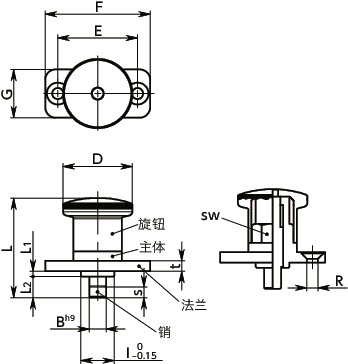

PFHY带法兰分度柱塞 - 带锁定机构 - 紧凑型寸法図

尺寸・CAD

选择

B
所有
4
5
6
8
10
s
所有
5
6
10

单位 : mm

型号 D I L L1 L2 sw R B E F G s t 载荷(N)
min./max.
质量
(g)
销的剪切载荷
(N)
CAD 请求报价
PFHY-4-5 21 8 27.5 2 5 10 4.3 4 25 35 15 5 4 4/12 23 1160 CAD 请求报价
PFHY-4-10 21 8 32.5 2 10 10 4.3 4 25 35 15 5 4 4/12 23 1160 CAD 请求报价
PFHY-5-6 25 10 34 2.5 6 12 4.3 5 30 40 18 6 4 6/16 39 1820 CAD 请求报价
PFHY-5-12 25 10 40 2.5 12 12 4.3 5 30 40 18 6 4 6/16 40 1820 CAD 请求报价
PFHY-6-6 25 10 34 2.5 6 12 4.3 6 30 40 18 6 4 6/16 39 2620 CAD 请求报价
PFHY-6-12 25 10 40 2.5 12 12 4.3 6 30 40 18 6 4 6/16 41 2620 CAD 请求报价
PFHY-8-10 33 14 47.5 2.5 10 17 5.3 8 38 50 23 10 5 11/35 94 4660 CAD 请求报价
PFHY-8-20 33 14 57.5 2.5 20 17 5.3 8 38 50 23 10 5 11/35 98 4660 CAD 请求报价
PFHY-10-10 33 14 47.5 2.5 10 17 5.3 10 38 50 23 10 5 11/35 96 7280 CAD 请求报价
PFHY-10-20 33 14 57.5 2.5 20 17 5.3 10 38 50 23 10 5 11/35 102 7280 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

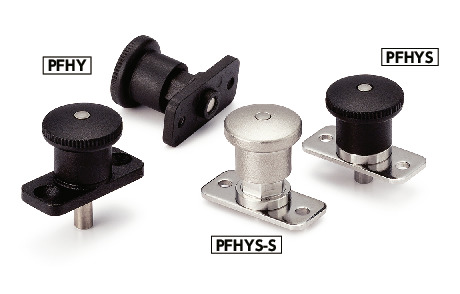

PFHY
旋钮 尼龙6(亚光黑)
主体、法兰 锌压铸件
静电喷涂(亚光黑)
SUS303
弹簧 SUS301

特点

  • 带法兰分度柱塞。
  • 与带法兰分度柱塞PFYPFY)相比,零件件数减少,提高了性价比。
  • 带锁定机构。拉起旋钮后旋转30°,可在销缩回的状态下锁定。
  • 解除锁定时,略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
  • 销径φ4-φ10,产品规格丰富。
  • 各销径的2种销长度已实现标准化。可根据安装部尺寸进行选择。

相关产品

PFHX,PFHYS,PFHYS-S

备有主体和法兰为不锈钢制的PFHYS
PFHYS

PFHX,PFHYS,PFHYS-S

备有全不锈钢制的PFHYS-S
PFHYS-S

PFHX,PFHYS,PFHYS-S

备有相同形状的带锁定机构的PFHX
PFHX


相关服务

型号列表

关于产品的咨询,
请随时联系我们。

锅屋百迪精密机械(苏州)有限公司 客户中心

工作日 8:00~17:00 (星期六,星期日,节假日除外)
