• 凸轮手柄

LZXS-KV

凸轮手柄 - 带手柄型

Cam Lever

形状図

LZXS-KV凸轮手柄 - 带手柄型寸法図

尺寸・CAD

单位 : mm

型号 M(粗牙) Lm R H h s A B d D sw1 齿数 质量
(g)
CAD 请求报价
LZXS-50-KV M10 11 109 62 34.5 12 13 30 50 28 6 28 315 CAD 请求报价

材质、表面处理

LZXS-KV 不锈钢制
主体 SUS303
间隔体部 SUS420
固定用螺栓 SUS420
手柄部 SUS303
握柄 酚醛树脂(黑)

特点

  • 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
  • 带手柄。可自由设定手柄相对于偏心凸轮的位置。
  • 钢制LZX-KV的偏心凸轮经淬火、研磨。定位精度、耐磨损性优良。

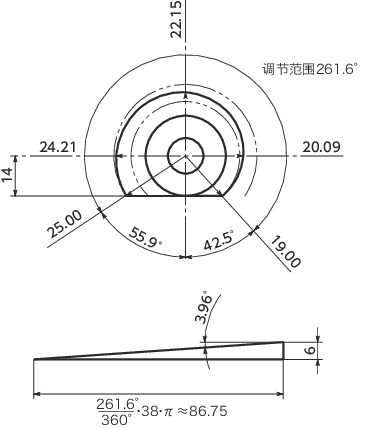

  • 调节范围为角度261.6°、周长86.75mm、紧固方向6mm。
  • 备有扳钳操作型LZX-SKLZXS-SK
    LZX-SKLZXS-SK

凸轮手柄详情

  • 凸轮手柄由偏心凸轮、间隔体、固定用螺栓及手柄构成。

安装时通过六角扳手紧固固定用螺栓来进行。
即使在紧固固定用螺栓并安装凸轮手柄后,凸轮也可在间隔体的作用下顺利旋转。
所有产品均附带间隔体。
想要使凸轮保持固定时,请拆下间隔体。
偏心凸轮、手柄通过锯齿咬合。

因此,组装时可自由设定手柄相对于偏心凸轮的位置。

LZXS-KV凸轮手柄 - 带手柄型
