• FPD固定件(显示面板固定设备)

DTAS-MG

平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

Mounting System for Tablet PC

形状図

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装寸法図

尺寸・CAD

单位 : mm

型号 对应平板电脑*1 A t 质量
(g)
CAD 请求报价
厚度
min./max.
宽度
min./max.
高度 min.
DTAS-13-330-MG-BK 6/13 190/330 155 124 28 1330 CAD 请求报价
DTAS-20-330-MG-BK 13/20 190/330 155 131 35 1337 CAD 请求报价

*1: 根据平板电脑的型号,可能会有无法固定的情况。本公司出借用于确认安装的样品。请垂询客户中心。

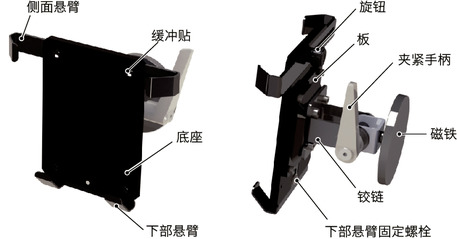

构造

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装


材质、表面处理

DTAS-MG
底座 铝合金
静电喷涂(亚光黑)
侧面悬臂
下部悬臂
SPHC
静电喷涂(黑)
尼龙涂层(仅前端部)
旋钮 尼龙6(亚光黑)
旋钮螺纹部 S45C
三价铬酸盐处理
下部悬臂固定螺栓 SCM435
四氧化三铁保护膜
缓冲贴 聚氨酯
SPHC
静电喷涂(黑)
铰链 SS400
静电喷涂(亚光黑)
夹紧手柄 尼龙6(亚光黑)
磁铁 磁铁部
镀镍
橡胶外套 TPE(亚光黑)

特点

  • 用于将平板电脑安装至设备、装置的支架。
  • 由于使用了磁铁,因此在设备、装置上的安装、拆卸变得十分容易,可根据作业环境轻松改变平板的安装位置。另外,在不使用时将其拆下,还可起到防盗的作用。
  • 坚固的设计。耐久性优良。
  • 可将支架朝单轴方向倾斜±90°。

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

  • 通过紧固夹紧手柄,切实保持调整后的角度。
  • 通过调整侧面悬臂及下部悬臂,可以安装9-12英寸*1的平板电脑。
  • 通过调整侧面悬臂、下部悬臂的位置,可以避免悬臂与平板电脑的各种端口发生冲突。
  • 请根据要安装的平板电脑的厚度来选择型号。
    平板电脑的厚度
    6-13mm----DTAS-13-330-MG-BK
    13-20mm----DTAS-20-330-MG-BK
  • 悬臂前端部的尼龙涂层及底座部的缓冲贴用于防止平板电脑受损。

*1: 9英寸和10英寸的平板电脑仅支持横放。

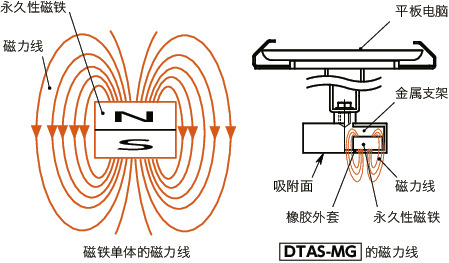

  • 使用金属座包覆磁铁,控制永久性磁铁的磁力线,从而防止磁力线扩散至吸附面以外的地方。由于基本没有漏磁,因此吸附面以外的部位不会对平板电脑产生影响。

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

  • 磁铁由橡胶外套包覆,加大了橡胶外套和被吸附物之间的摩擦阻力,防止错位。
  • 由于橡胶外套的弹性,即使是铸造面等粗糙面,也能切实进行吸附。另外,还可防止划伤被吸附物。

脱落载荷

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

*1: 脱落载荷为静态载荷的试验值。在室温环境下,将磁铁完全接触厚度为10mm的低碳钢板表面,然后从上方施加载荷,测量磁铁从钢板表面脱落的载荷。

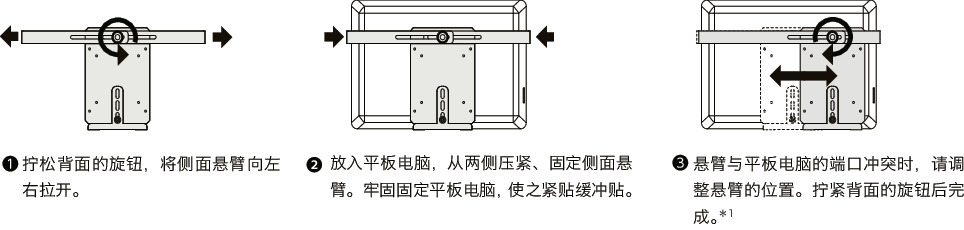

平板电脑的安装方法

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

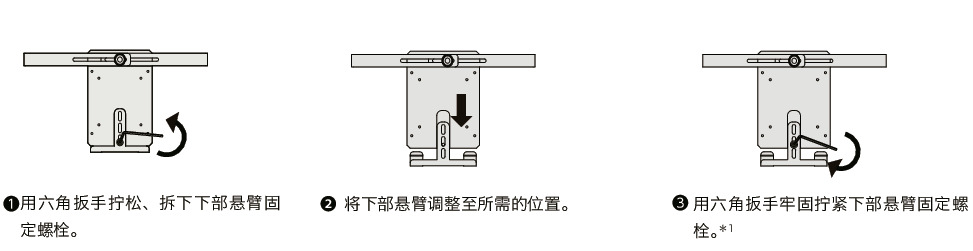

高度的调整方法

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

*1: 紧固不足时,平板电脑有掉落的危险。


使用注意事项

  • 使用起搏器等医用电子设备的人士请勿使用本产品。磁场可能会对设备造成负面影响。
  • 请勿使吸附面靠近以下物品。产品的磁场可能会造成负面影响。
    ・手机、电脑、钟表等电子设备
    ・磁条、磁盘、信用卡和车票等磁存储介质
  • 使产品靠近被吸附物时,可能会夹伤手指、皮肤等。
  • 从包装中取出产品时、放置本产品时,本产品可能会吸附其他磁铁或金属,或因被吸附等原因而快速飞出,造成受伤或损伤。
  • 如果发生产品掉落等,磁铁受到强烈冲击,磁铁主体可能会出现破裂、缺损或是表面处理剥落等情况。此外,作业时请注意不要使产品砸伤脚。
  • 安装、拆卸产品时,容易因产品的边缘部等造成受伤。作业时,请佩戴安全防护眼镜、手套等防护用品。(手柄、旋钮的操作等以手动为前提的作业除外。)
  • 在超过磁铁耐热温度(80℃)的环境下使用,产品的磁力会下降。另外,破裂、缺损等也可能导致磁力下降。
  • 请勿在可能对产品造成不良影响的环境下使用。
  • 磁铁根据使用环境和安装配合侧条件的不同,可能会出现吸附力下降。请事先阅读“FA用小型强力磁铁()”、“术语说明()”、“安装与维护()”。
  • 使用前,请确认可得到充足的保持力。
  • 产品脱落载荷为静态载荷的试验值。即使是比产品的脱落载荷小的负荷载荷,受到冲击后也有可能会掉落,敬请注意。
  • 拆卸时,请握住底座的背部和铰链零件。握住平板电脑、悬臂部进行拆卸时,可能会造成平板电脑、悬臂变形。
  • 橡胶外套的颜色可能会染到安装配合侧,敬请注意。

相关产品

JRF-ND,DTA,DTAR-AF

备有可以安装至显示面板固定零件的平板电脑支架DTA
DTA

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

JRF-ND,DTA,DTAR-AF

备有可以安装至铝框架、墙面面板、钣金等的平板电脑支架DTAR-AF
DTAR-AF

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装

JRF-ND,DTA,DTAR-AF

也可仅购买磁铁单体JRF-ND
JRF-ND

DTAS-MG平板电脑支架 - 单轴型 - 夹紧手柄保持 - 磁铁安装


型号列表
