• 特殊螺丝
  • 防破坏螺丝

SRFXS-SET

梅花槽平头螺栓(带针)压花垫圈

Hexalobular Flat Head Machine Screw with Pin and Rosette Washer Set

  • 防盗

形状図

SRFXS-SET梅花槽平头螺栓(带针)压花垫圈寸法図

SRFXS-SET梅花槽平头螺栓(带针)压花垫圈寸法図

尺寸・CAD

选择

尺寸(M)
所有
3
4
5
6
L
所有
6
8
10
12
16
20
25
30

单位 : mm

型号 M L D1 L1 D d t 适用扳手 梅花槽序号No. 每包数量 质量
(g)
CAD 请求报价
SRFXS-M3-6-SET 3 6 6 1.75 10 3.5 2 SRX-10 10 10 1.3 CAD 请求报价
SRFXS-M3-8-SET 3 8 6 1.75 10 3.5 2 SRX-10 10 10 1.3 CAD 请求报价
SRFXS-M3-10-SET 3 10 6 1.75 10 3.5 2 SRX-10 10 10 1.4 CAD 请求报价
SRFXS-M3-12-SET 3 12 6 1.75 10 3.5 2 SRX-10 10 10 1.5 CAD 请求报价
SRFXS-M4-8-SET 4 8 8 2.3 12 4.5 2.5 SRX-20 20 10 2.2 CAD 请求报价
SRFXS-M4-10-SET 4 10 8 2.3 12 4.5 2.5 SRX-20 20 10 2.3 CAD 请求报价
SRFXS-M4-12-SET 4 12 8 2.3 12 4.5 2.5 SRX-20 20 10 2.4 CAD 请求报价
SRFXS-M4-16-SET 4 16 8 2.3 12 4.5 2.5 SRX-20 20 10 2.8 CAD 请求报价
SRFXS-M4-20-SET 4 20 8 2.3 12 4.5 2.5 SRX-20 20 10 3.1 CAD 请求报价
SRFXS-M5-10-SET 5 10 10 2.8 14 5.5 3 SRX-25 25 10 4.0 CAD 请求报价
SRFXS-M5-12-SET 5 12 10 2.8 14 5.5 3 SRX-25 25 10 4.3 CAD 请求报价
SRFXS-M5-16-SET 5 16 10 2.8 14 5.5 3 SRX-25 25 10 4.8 CAD 请求报价
SRFXS-M5-20-SET 5 20 10 2.8 14 5.5 3 SRX-25 25 10 5.3 CAD 请求报价
SRFXS-M5-25-SET 5 25 10 2.8 14 5.5 3 SRX-25 25 10 5.9 CAD 请求报价
SRFXS-M6-10-SET 6 10 12 3.4 16 6.5 3.5 SRX-30 30 10 6.4 CAD 请求报价
SRFXS-M6-12-SET 6 12 12 3.4 16 6.5 3.5 SRX-30 30 10 6.8 CAD 请求报价
SRFXS-M6-16-SET 6 16 12 3.4 16 6.5 3.5 SRX-30 30 10 7.5 CAD 请求报价
SRFXS-M6-20-SET 6 20 12 3.4 16 6.5 3.5 SRX-30 30 10 8.2 CAD 请求报价
SRFXS-M6-25-SET 6 25 12 3.4 16 6.5 3.5 SRX-30 30 10 9.2 CAD 请求报价
SRFXS-M6-30-SET 6 30 12 3.4 16 6.5 3.5 SRX-30 30 10 10 CAD 请求报价

●数量未满1包的订单,会另外收取手续费。详情请垂询散装零售服务。

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

相关服务

材质、表面处理

SRFXS-SET
梅花槽平头螺栓(带针) SUS304
压花垫圈 SUS303

用途

设备和装置的拆分、防盗/室外设备的防盗/安全防范措施/安全措施/装饰/防止螺丝头部勾挂

特点

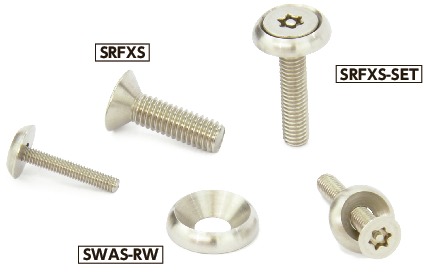

  • 带梅花槽*1平头螺栓SRFXSSRFXS)和压花垫圈SWAS-RWSWAS-RW)的套件。
  • 可不用沉孔加工而直接使用SRFXS
  • SRFXS不能使用一般的工具进行安装、拆卸。此外,通过与SWAS-RW成套使用,不能直接用工具夹住SRFXS转动,从而提高了防盗性。
  • 请使用专用扳手SRX进行安装、拆卸。

*1: 梅花槽的形状在JIS B 1015:2008(ISO 10664:2005)“外螺纹零部件用梅花槽”中有规定。


相关产品

SRX,SWAS-RW

请使用专用扳手SRX进行安装、拆卸。
SRX

SRFXS-SET梅花槽平头螺栓(带针)压花垫圈
