SNSX-109

高强度不锈钢内六角圆柱头螺栓

High Intensity Stainless Steel Socket Head Cap Screw

  • 耐热
  • 耐药品
  • 非磁性
  • 高强度

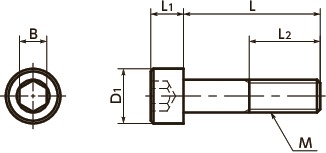

形状図

SNSX-109高强度不锈钢内六角圆柱头螺栓寸法図

尺寸・CAD

选择

尺寸(M)
所有
6
8
10
12
L
所有
16
20
25
30
40
50

单位 : mm

型号 M L 强度等级 D1 L1 B L2 毎包数量 质量
(g)
CAD 请求报价
SNSX-M6-16-109 6 16 10.9 10 6 5 全螺纹 1 5.8 CAD 请求报价
SNSX-M6-20-109 6 20 10.9 10 6 5 全螺纹 1 6.5 CAD 请求报价
SNSX-M6-25-109 6 25 10.9 10 6 5 全螺纹 1 7.6 CAD 请求报价
SNSX-M6-30-109 6 30 10.9 10 6 5 全螺纹 1 8.3 CAD 请求报价
SNSX-M6-40-109 6 40 10.9 10 6 5 24 1 11 CAD 请求报价
SNSX-M6-50-109 6 50 10.9 10 6 5 24 1 13 CAD 请求报价
SNSX-M8-16-109 8 16 10.9 13 8 6 全螺纹 1 12 CAD 请求报价
SNSX-M8-20-109 8 20 10.9 13 8 6 全螺纹 1 13 CAD 请求报价
SNSX-M8-25-109 8 25 10.9 13 8 6 全螺纹 1 15 CAD 请求报价
SNSX-M8-30-109 8 30 10.9 13 8 6 全螺纹 1 17 CAD 请求报价
SNSX-M8-40-109 8 40 10.9 13 8 6 28 1 21 CAD 请求报价
SNSX-M8-50-109 8 50 10.9 13 8 6 28 1 25 CAD 请求报价
SNSX-M10-20-109 10 20 10.9 16 10 8 全螺纹 1 23 CAD 请求报价
SNSX-M10-25-109 10 25 10.9 16 10 8 全螺纹 1 25 CAD 请求报价
SNSX-M10-30-109 10 30 10.9 16 10 8 全螺纹 1 28 CAD 请求报价
SNSX-M10-40-109 10 40 10.9 16 10 8 全螺纹 1 33 CAD 请求报价
SNSX-M10-50-109 10 50 10.9 16 10 8 32 1 39 CAD 请求报价
SNSX-M12-30-109 12 30 10.9 18 12 10 全螺纹 1 39 CAD 请求报价
SNSX-M12-40-109 12 40 10.9 18 12 10 全螺纹 1 47 CAD 请求报价
SNSX-M12-50-109 12 50 10.9 18 12 10 全螺纹 1 55 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

相关服务

材质、表面处理

SNSX-109
主体 SUS316L HiMo
强度等级 10.9

用途

FPD制造装置/半导体制造装置/溅射装置/海洋设备/
一般工业机械

特点

  • 不锈钢制高强度内六角圆柱头螺栓。
    (强度等级8.8・10.9)
  • 适用于需兼备强度和耐蚀性的场合。
  • 每一个螺丝的强度都很高,通过减小螺纹直径及削减个数,实现省空间化、轻量化。
  • 耐热性、耐蚀性优良。
  • 无磁。

机械性质

型号・强度等级\特性 拉伸强度(N/mm2 承压力(N/mm2 断裂后的伸长率
最小值(mm)
A2-50・A4-50 500 210 0.6d
A2-70・A4-70 700 450 0.4d
SNSX-888.8 800 640 0.3d
SNSX-109 10.9 1,000 900 0.2d

表中数值非保证值,仅供参考。

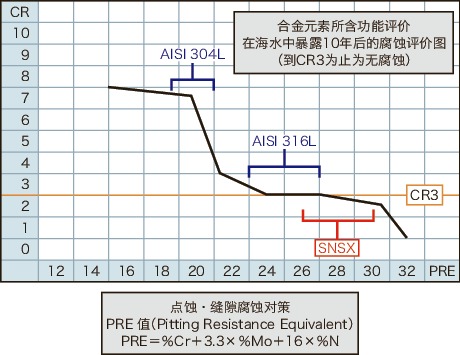

不同金属材料的腐蚀试验结果

用于SNSX 的SUS316L HiMo钢是一种减少碳并增加Cr、Ni、Mo的特殊合金钢。低碳化对于晶间腐蚀破裂表现出了较高的抵抗力,Cr和Mo的增加提高了对点蚀、缝隙腐蚀的抵抗力。其次,Ni的增加具有降低应力腐蚀破裂风险的效果。
上表显示暴露于与海洋环境相同的状态下10年后的腐蚀程度,CR3以下未产生腐蚀。

SNSX-109高强度不锈钢内六角圆柱头螺栓


硫酸腐蚀试验(H2SO4、50℃、mm/年)

型号・材质\浓度 3% 10% 20%
SUS304 1.08 3 -
SUS316、SUS316L 0 0.3 1.3
SNSX-88 SNSX-109 0 0 0.44

表中数值非保证值,仅供参考。


磁导率的比较

型号・材质 磁导率
SNSX-88SUS316L HiMo 1.006
SNSX-109SUS316L HiMo 1.007
SNSLSUS316L 1.015
SUSXM7 1.4

表中数值非保证值,仅供参考。


相关产品

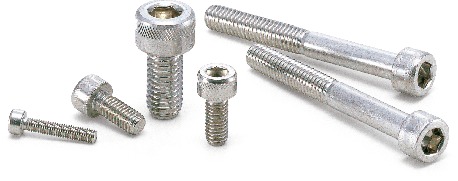

备有通孔型SVSX
