• 旋钮

KSM-PF

七角形旋钮(外螺纹)

Seven Lobe Knob

形状図

KSM-PF七角形旋钮(外螺纹)寸法図

尺寸・CAD

选择

M(粗牙)
所有
M6
M8
M10
M12
M16
Lm
所有
16
20
25
30
35
45
40
55
50
60
70

单位 : mm

型号 D M(粗牙) Lm H s d 质量
(g)
符合SEMI标准 CAD 请求报价
KSM-32-M6-16-PF 32 M6 16 20 10 14 9 - CAD 请求报价
KSM-32-M6-20-PF 32 M6 20 20 10 14 10 - CAD 请求报价
KSM-32-M6-25-PF 32 M6 25 20 10 14 12 - CAD 请求报价
KSM-32-M6-30-PF 32 M6 30 20 10 14 13 - CAD 请求报价
KSM-32-M6-35-PF 32 M6 35 20 10 14 14 - CAD 请求报价
KSM-32-M6-45-PF 32 M6 45 20 10 14 16 - CAD 请求报价
KSM-40-M8-16-PF 40 M8 16 25 13 18 19 - CAD 请求报价
KSM-40-M8-20-PF 40 M8 20 25 13 18 21 - CAD 请求报价
KSM-40-M8-25-PF 40 M8 25 25 13 18 23 - CAD 请求报价
KSM-40-M8-30-PF 40 M8 30 25 13 18 25 - CAD 请求报价
KSM-40-M8-40-PF 40 M8 40 25 13 18 29 - CAD 请求报价
KSM-40-M8-55-PF 40 M8 55 25 13 18 36 - CAD 请求报价
KSM-50-M10-25-PF 50 M10 25 32 17 22 49 - CAD 请求报价
KSM-50-M10-30-PF 50 M10 30 32 17 22 52 - CAD 请求报价
KSM-50-M10-35-PF 50 M10 35 32 17 22 55 - CAD 请求报价
KSM-50-M10-45-PF 50 M10 45 32 17 22 59 - CAD 请求报价
KSM-50-M10-55-PF 50 M10 55 32 17 22 64 - CAD 请求报价
KSM-63-M12-30-PF 63 M12 30 40 21 26 91 CAD 请求报价
KSM-63-M12-35-PF 63 M12 35 40 21 26 96 CAD 请求报价
KSM-63-M12-40-PF 63 M12 40 40 21 26 100 CAD 请求报价
KSM-63-M12-50-PF 63 M12 50 40 21 26 108 CAD 请求报价
KSM-63-M12-60-PF 63 M12 60 40 21 26 117 CAD 请求报价
KSM-80-M16-30-PF 80 M16 30 50 25 35 207 CAD 请求报价
KSM-80-M16-40-PF 80 M16 40 50 25 35 222 CAD 请求报价
KSM-80-M16-50-PF 80 M16 50 50 25 35 230 CAD 请求报价
KSM-80-M16-60-PF 80 M16 60 50 25 35 245 CAD 请求报价
KSM-80-M16-70-PF 80 M16 70 50 25 35 259 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

KSM-PF
旋钮 酚醛树脂(黑)
螺纹部 SUM22L
三价铬酸盐处理

特点

  • 七角形是手感舒适的理想外形。
  • 旋钮的材质尼龙6与酚醛树脂已实现标准化。
  • 备有内螺纹型的七角形旋钮KSFKSF-PF
    KSFKSF-PF
  • 可根据产品符号选择旋钮、螺纹部的材质。

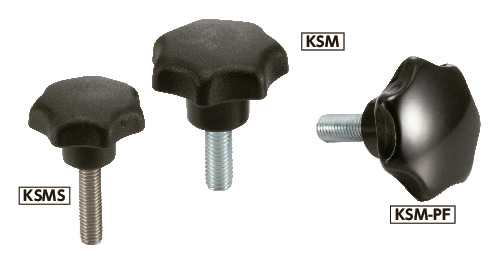

产品符号 旋钮材质 螺纹部材质
KSM 尼龙6
KSMS 尼龙6 不锈钢
KSM-PF 酚醛树脂
