• 分度柱塞

PXV-A

分度柱塞 - 手柄型

Indexing Plunger - Lever style

形状図

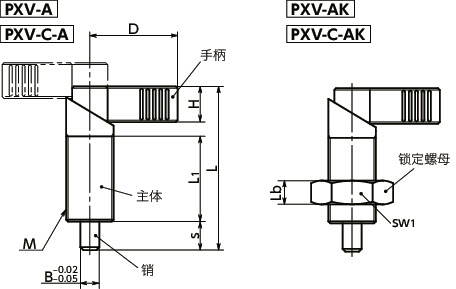

PXV-A分度柱塞 - 手柄型寸法図

尺寸・CAD

选择

锁定螺母的
有无
所有
-
M*1
所有
M10×1
M12×1.5
M16×1.5
M20×1.5
M10
M12
M16
M20
B
所有
4
5
6
8
10
12
s
所有
6
8
10
12

单位 : mm

型号 锁定螺母的
有无
M*1 D L L1 Lb sw1 H B s 载荷(N)
min./max.
质量
(g)
销的剪切载荷
(N)
CAD 请求报价
PXV-4-M10-A - M10×1 21 37.5 19 - - 9 4 6 8.5/25 21 760 CAD 请求报价
PXV-5-M10-A - M10×1 21 37.5 19 - - 9 5 6 8.5/25 21 1190 CAD 请求报价
PXV-5-M12-A - M12×1.5 26 47 26 - - 10 5 8 9/21 56 1190 CAD 请求报价
PXV-6-M10-A - M10×1 21 37.5 19 - - 9 6 6 8.5/25 22 1710 CAD 请求报价
PXV-6-M12-A - M12×1.5 26 47 26 - - 10 6 8 9/21 57 1710 CAD 请求报价
PXV-6-M16-A - M16×1.5 32 56 30 - - 13 6 10 12/32 79 1710 CAD 请求报价
PXV-8-M12-A - M12×1.5 26 47 26 - - 10 8 8 9/21 59 3050 CAD 请求报价
PXV-8-M16-A - M16×1.5 32 56 30 - - 13 8 10 12/32 80 3050 CAD 请求报价
PXV-8-M20-A - M20×1.5 37 69 36 - - 15 8 12 21/58 112 3050 CAD 请求报价
PXV-10-M16-A - M16×1.5 32 56 30 - - 13 10 10 12/32 82 4770 CAD 请求报价
PXV-10-M20-A - M20×1.5 37 69 36 - - 15 10 12 21/58 115 4770 CAD 请求报价
PXV-12-M20-A - M20×1.5 37 69 36 - - 15 12 12 21/58 118 6870 CAD 请求报价
PXV-4-M10C-A - M10 21 37.5 19 - - 9 4 6 8.5/25 21 760 CAD 请求报价
PXV-5-M10C-A - M10 21 37.5 19 - - 9 5 6 8.5/25 21 1190 CAD 请求报价
PXV-5-M12C-A - M12 26 47 26 - - 10 5 8 9/21 56 1190 CAD 请求报价
PXV-6-M10C-A - M10 21 37.5 19 - - 9 6 6 8.5/25 22 1710 CAD 请求报价
PXV-6-M12C-A - M12 26 47 26 - - 10 6 8 9/21 57 1710 CAD 请求报价
PXV-6-M16C-A - M16 32 56 30 - - 13 6 10 12/32 79 1710 CAD 请求报价
PXV-8-M12C-A - M12 26 47 26 - - 10 8 8 9/21 59 3050 CAD 请求报价
PXV-8-M16C-A - M16 32 56 30 - - 13 8 10 12/32 80 3050 CAD 请求报价
PXV-8-M20C-A - M20 37 69 36 - - 15 8 12 21/58 112 3050 CAD 请求报价
PXV-10-M16C-A - M16 32 56 30 - - 13 10 10 12/32 82 4770 CAD 请求报价
PXV-10-M20C-A - M20 37 69 36 - - 15 10 12 21/58 115 4770 CAD 请求报价
PXV-12-M20C-A - M20 37 69 36 - - 15 12 12 21/58 118 6870 CAD 请求报价
PXV-4-M10-AK M10×1 21 37.5 19 5 17 9 4 6 8.5/25 28 760 CAD 请求报价
PXV-5-M10-AK M10×1 21 37.5 19 5 17 9 5 6 8.5/25 28 1190 CAD 请求报价
PXV-5-M12-AK M12×1.5 26 47 26 6 18 10 5 8 9/21 66 1190 CAD 请求报价
PXV-6-M10-AK M10×1 21 37.5 19 5 17 9 6 6 8.5/25 29 1710 CAD 请求报价
PXV-6-M12-AK M12×1.5 26 47 26 6 18 10 6 8 9/21 67 1710 CAD 请求报价
PXV-6-M16-AK M16×1.5 32 56 30 8 24 13 6 10 12/32 99 1710 CAD 请求报价
PXV-8-M12-AK M12×1.5 26 47 26 6 18 10 8 8 9/21 69 3050 CAD 请求报价
PXV-8-M16-AK M16×1.5 32 56 30 8 24 13 8 10 12/32 100 3050 CAD 请求报价
PXV-8-M20-AK M20×1.5 37 69 36 10 30 15 8 12 21/58 147 3050 CAD 请求报价
PXV-10-M16-AK M16×1.5 32 56 30 8 24 13 10 10 12/32 102 4770 CAD 请求报价
PXV-10-M20-AK M20×1.5 37 69 36 10 30 15 10 12 21/58 150 4770 CAD 请求报价
PXV-12-M20-AK M20×1.5 37 69 36 10 30 15 12 12 21/58 153 6870 CAD 请求报价
PXV-4-M10C-AK M10 21 37.5 19 5 16 9 4 6 8.5/25 28 760 CAD 请求报价
PXV-5-M10C-AK M10 21 37.5 19 5 16 9 5 6 8.5/25 28 1190 CAD 请求报价
PXV-5-M12C-AK M12 26 47 26 6 18 10 5 8 9/21 66 1190 CAD 请求报价
PXV-6-M10C-AK M10 21 32 19 5 16 9 6 6 8.5/25 29 1710 CAD 请求报价
PXV-6-M12C-AK M12 26 47 26 6 18 10 6 8 9/21 67 1710 CAD 请求报价
PXV-6-M16C-AK M16 32 56 30 8 24 13 6 10 12/32 99 1710 CAD 请求报价
PXV-8-M12C-AK M12 26 47 26 6 18 10 8 8 9/21 69 3050 CAD 请求报价
PXV-8-M16C-AK M16 32 56 30 8 24 13 8 10 12/32 100 3050 CAD 请求报价
PXV-8-M20C-AK M20 37 69 36 10 30 15 8 12 21/58 147 3050 CAD 请求报价
PXV-10-M16C-AK M16 32 56 30 8 24 13 10 10 12/32 102 4770 CAD 请求报价
PXV-10-M20C-AK M20 37 69 36 10 30 15 10 12 21/58 150 4770 CAD 请求报价
PXV-12-M20C-AK M20 37 69 36 10 30 15 12 12 21/58 153 6870 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

PXV-A/PXV-C-A PXV-AK/PXV-C-AK
手柄 烧结合金 烧结合金
主体 SUM22L
四氧化三铁保护膜(黑)
SUM22L
四氧化三铁保护膜(黑)
SUM22L
氮化处理
SUM22L
氮化处理
弹簧 相当于SWPB 相当于SWPB
锁定螺母 S45C
四氧化三铁保护膜(黑)

特点

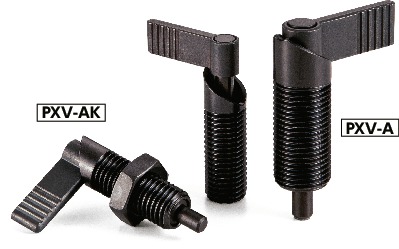

  • 转动手柄操作销插拔的分度柱塞。
  • 将手柄旋转180°后可将销内置到主体中。
  • 通过主体上加工的切口可锁定手柄。
  • 所有销径的粗牙螺纹和细牙螺纹均已实现标准化。
  • 销经过氮化处理。耐磨损性优良。
  • 可根据产品符号选择螺距及锁定螺母的有无。
产品符号 螺距 锁定螺母
PXV-A 细牙 *1
PXV-AK 细牙
PXV-C-A 粗牙 *1
PXV-C-AK 粗牙

*1: 请使用防松件服务。(⇒防松服务


相关产品

安装时请使用专用的安装夹具PXV-WPXV-ZPXV-WPXV-ZPXVS-WPXVS-ZPIXH-ZPIXH-Z)。

PXV-A分度柱塞 - 手柄型

备有带手柄帽型PXV-B
PXV-B

PXV-A分度柱塞 - 手柄型


相关服务

型号列表

关于产品的咨询,
请随时联系我们。

锅屋百迪精密机械(苏州)有限公司 客户中心

平日 8:00~17:00 (星期六,星期日,节假日除外)
