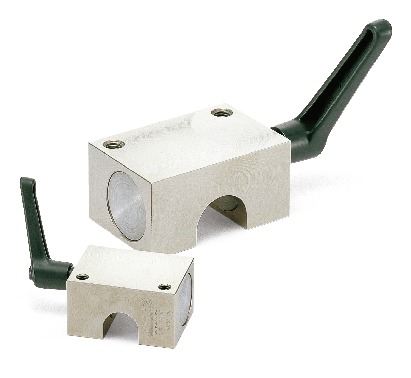

• 导轨钳制器

HKR

导轨库浪霸 - 手动型 - 线性轴用

Clamping Elements for Linear Guideways

形状図

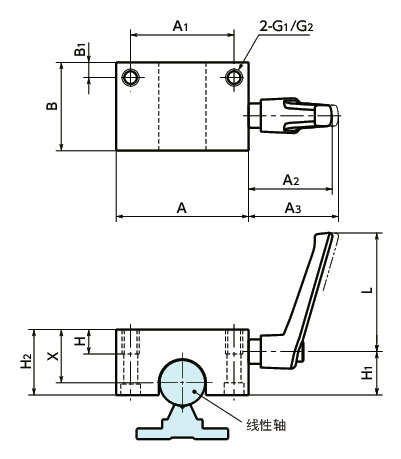

HKR导轨库浪霸 - 手动型 - 线性轴用寸法図

尺寸・CAD

单位 : mm

型号 A A1 A2 A3 B B1 X G1 L H H1 H2 G2*2 适合轴径 保持力
(N)*1
紧固扭矩
(N・m)
质量
(kg)
CAD 请求报价
HKR-1200-A 43 32 35.5 39 32 4.5 18 M5 45 10 16 24 M4 12 1200 5 0.26 CAD 请求报价
HKR-1600-A 53 40 35.5 39 38 5.5 22 M6 45 12 19 29 M5 16 1200 5 0.41 CAD 请求报价
HKR-2000-A 60 45 46.3 50.3 44 6.5 25 M8 63 14 21.5 32 M6 20 1200 7 0.55 CAD 请求报价
HKR-2500-A 78 60 46.3 50.3 52 9 30 M10 63 16 25 38 M8 25 1200 7 0.99 CAD 请求报价
HKR-3000-A 87 68 55.4 59.4 58 10 35 M10 78 16 28.5 43 M8 30 2000 12 1.5 CAD 请求报价
HKR-4000-A 108 86 66 70 68 11 45 M12 92 20 34.5 53 M10 40 2000 17 1.62 CAD 请求报价
HKR-5000-A 132 108 66 70 76 12 50 M16 92 22 39.5 58 M14 50 2000 17 2.28 CAD 请求报价
HKR-6000-A 157 132 66 70 76 12 60 M16 92 22 45 68 M14 60 2000 17 3.63 CAD 请求报价

*1: 按照所示的紧固扭矩拧紧后的值。
*2: 从下方固定时的螺纹公称直径。

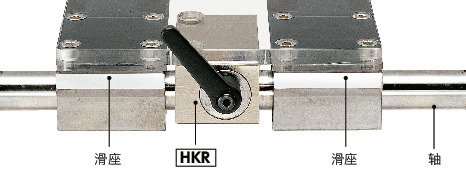

构造

HKR导轨库浪霸 - 手动型 - 线性轴用

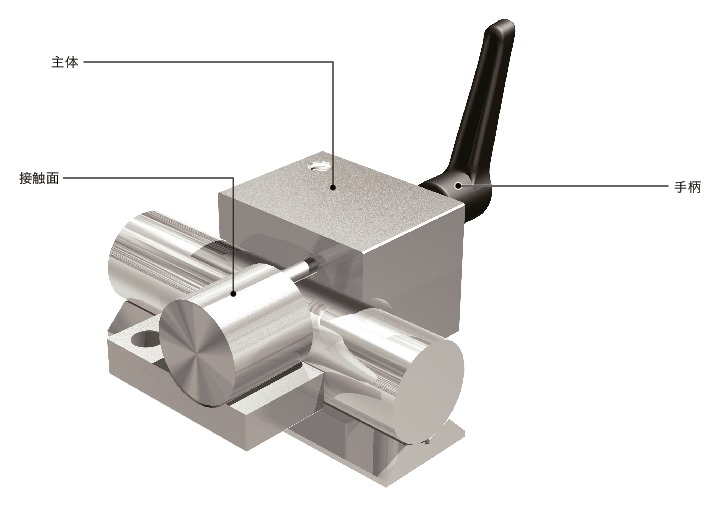

材质、表面处理

HKR
主体 相当于SCr415
无电解镀镍
接触面 相当于S45C
无表面处理
手柄 尼龙6(亚光黑)

特点

  • 线性轴用。
  • 手动型。
  • 用于固定滑台、定位及防止振动。
  • 低成本。
  • 也可在圆轴上使用。
  • 设计小巧。可简单地组装到现有系统上。

HKR导轨库浪霸 - 手动型 - 线性轴用

  • 手柄的操作方法请参阅下述各页。

规格

控制方式 手动
使用温度 -10℃~+70℃
适用轴的直径 φ12mm~φ50mm
适用轴的硬度 54HRC以上
适用轴的尺寸容许偏差 -0.01mm~0mm

安装

螺纹公称直径*1 紧固扭矩
(N・m)
M4 2.8
M5 5.5
M6 9.5
M8 23
M10 46
M12 79
M14 125
M16 195

*1: 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项( ⇒请事先确认安全注意事项 )、设计中的注意事项( ⇒设计中的注意事项 )、安装步骤( ⇒安装步骤 )。
